مراجعة التصاميم المعمارية وابداء الملاحظات عليها (محدث)

إستمرار للنقاش في التفاصيل والخيارات المتاحة لنفترض إحنا نبغي نوفر ونركب عازل فوم وفوقه بلاستر .. العملية سهلة وتتم من زمان في عدة دول وألحين انتقلت لنا مع فوم ديكوري وتشكيلات حجر وغيره .. هذي مكلفة وشركات قليلة مختصة بها .. مقاول حالياً داخل في الشغلة جديد ومسويها حق واحد ومركب فوم ما يحترق حسب كلام المالك حاول يحرقه ولا مسكت فيه النار

هذي النوعية ممكن تركبها بدون ديكورات والغرض منها العزل الحراري فقط وممكن تركب 7 سم أو 10 سم حتى تحصل أقصى عزل ممكن والطبقة الخارجية بلاستر على شبك يثبت بنفس البراغي اللي تثبت ألواح العازل .. الشبك ممكن حديدي وممكن بلاستيك وفيه أنواع كثيرة متوفرة في السوق ولو فيه نية لتركيب كورنيش من الفوم فوق هذا ممكن وكذلك ممكن عمل تجويفات بإنارة أو غير انارة وبلون مختلف لو نحب نسوي كتل تجميلية

حل ثاني قابل للتطبيق للعزل بالفوم اننا ما نخط عليه بلاستر فقط شبك بلاستيكي ونرشه بطبقة حماية مثل صبغ جوتاشيلد بس نزيد سمك طبقة الرش شوي .. هذي الحلول تحتاج تجريب على مساحات صغيرة نشوف شلون تماسكها

هذي تفاصيل مبسطة حق التمديدات للحمام الرئيسي .. مهم يكون فيه عندنا ردادات مناسبة للبايبات عن الروائح ونظام اغلاق كذلك للصفاية مثل ما شفنا نوعيات في موضوع يوتيوبيات البناء .. والصرف مال البانتري خط واحد سهل نخفيه تحت السطح مال الكاونتر وخلال الحائط وبعدين في ارضية الحمام والمياه توصل بنفس الطريق .. عندنا البايبات الكبار اثنين للصرف الصحي وواحد للمطر

الخط الأخضر العريض هو خط البارتشن ووراه فراغ جهة الدريشة 13 سم صافي وجهة الجنب 3 سم كافي لتمديد البايبات

الزاوية اللي فيها البايبات ضروري نخلي جزء بسيط منها قابل للفتح ونخفي فيها محابس الماي

وبالنسبة لبايبات الصرف الصحي فتحة التسليك تكون من الخارج ولي نية اسوي هذا النظام لبيت ولدي مع العزل الخارجي

https://i.imgur.com/vxKT0lZ.png

مثال لتكييف الغرفة الرئيسية دكت سبلت .. مرة سئلت مهندس تكييف ليش ما تركبون المكيف الواقف واللي تتفرع منه دكتات قال محد يطلبه .. هذا أسهل للتركيب والصيانة وما يخرب السقف .. حق هذي الحجرة خذنا شوي من الكبت وعملنا حائط فاصل عن الغرفة وممكن نركب باب ألمنيوم للكبت مال وحدة التكييف .. هذي تحتها تجي مثل الصينية فيها فتحة للتصريف اي ماي ينزل يتوجه للحمام

الدكتات موضحة هنا بالأزرق العريض شيء منها رايح وشيء راجع

https://i.imgur.com/3rc44CJ.png

للحمام نركب فتحة عليها شفاط ونقدر نركب البيب فوق الجبس .. بيب يدخل الهواء من فوق من غرفة الملابس للحمام وبيب يشفط الهواء للخارج .. اللي يشفط ممكن نخلي بدايته فوق الشور أو البانيو لو ما نحتاج نسوي بارتشن قزاز بكامل الارتفاع ونسويه حمام بخار كذلك حتى ما يطلع البخار والمروحة شغالة الا لو فتحنا الباب القزاز ..يعني يكون الشفط من حيز المغسلة ودخول الهواء فوق الكرسي .. لكن لو كنا نبغي الحمام بدون بخار ممكن نخلي فتحة دخول الهواء مخفية في الجبس وخطية فوق الكرسي والشور وممكن حتى البانيو .. بهالطريقة بنكون ضمنا تكييف لكل مكان وتهوئة فعالة

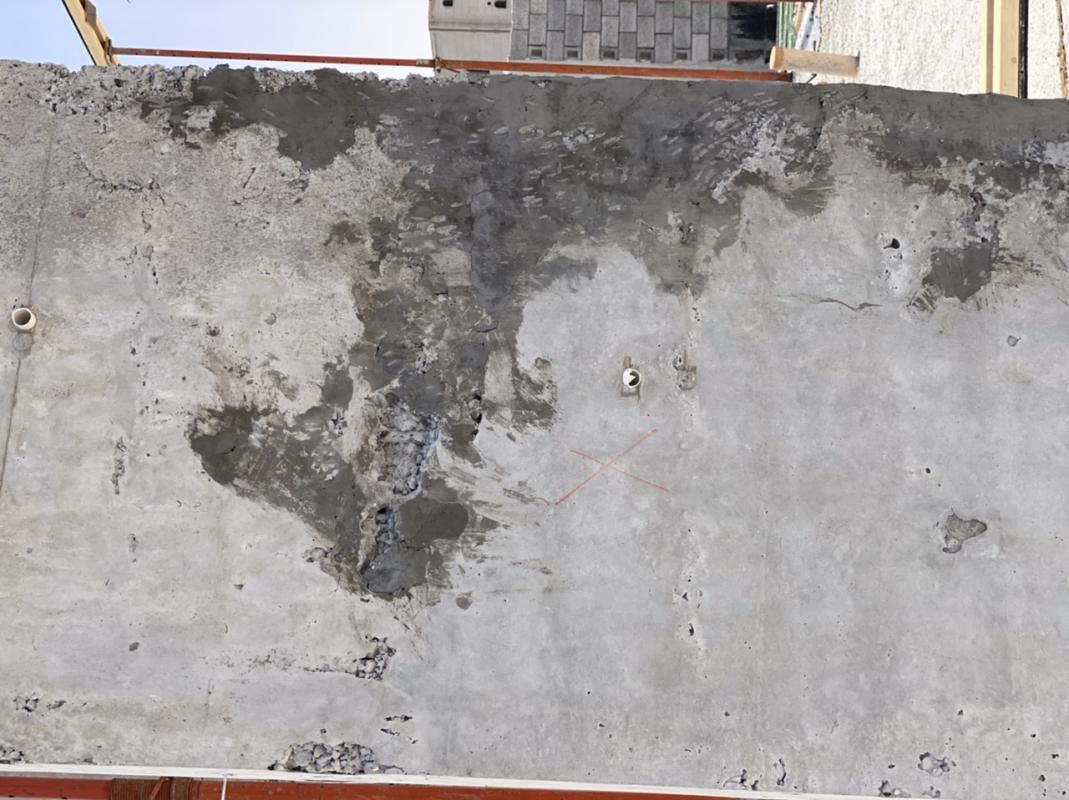

ملف مرفق 103250


تم فك الخشب وحصلنا تسوس في الاعمدة تقريبا اكثر من 4 اعمدة نفس الشكل
وقال لهم الاستشاري ان الاعمدة لزوم تتكسر.
ما ادري هالموضوع هذا عادي او وارد يحصل في المقاولات او لا؟

لان حاليا خايف احصل بعد نفس الغلط هذا يتكرر
وطلع بعد في مشروع اخر تعشيش وقالهم الاستشاري يسون نفس المادة والكميكل على الاعمدة بعد.
ياليت تفيدوني

ملف مرفق 103251

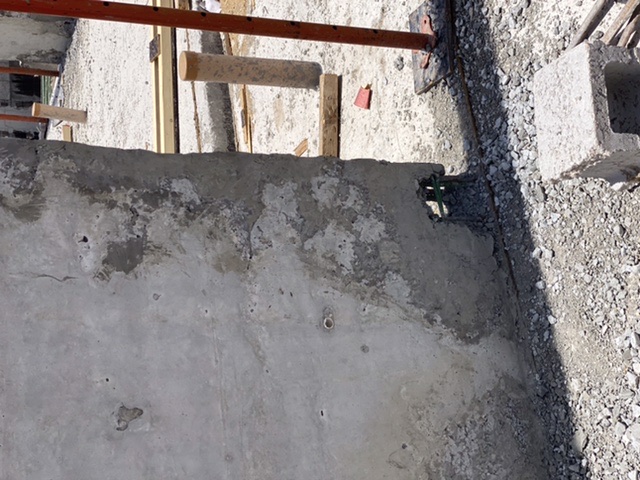

ملف مرفق 103252

الصورة الأُولى التعشيش قوي ويخوف وكان المفروض يسيطر عليه من البداية بطريقة الصب وبهزاز طويل يوصل للداخل .. ولازم الاستشاري كان يتابع الصب

ألحين فيه طريقتين يا التكسير واعادة الصب أو تكسير صوب التعشيش وملاحظة لين وين واصل لو كان بحدود 20% وأكثر معناها خطير وصعب ولازم ينهدم ويعاد بناؤه ولو كان قليل يعمل كور تست لعينات متماسكة حتى تنفحص قوة الخرسانة بعد اسبوع من الصب ولو وصلت 80% أو ما يحضرني الرقم يمكن 60% من القوة التصميمية معناها الخرسانة جيدة وممكن معالجة التعشيش بمواد خاصة قوية تعطي قوة أكبر للجزء المعالج .. ولو فشلت هذي الشروط ما لك الا الطريقة الأُولى اللي هي التكسير وإعادة البناء بطريقة صحيحة واجراءات صحيحة

الله يوفقك ويعينك ومواصلين معاك علمنا شيصير

اقتباس:

---

المشاركة الأصلية كتبت بواسطة ALJokar

ملف مرفق 103250


تم فك الخشب وحصلنا تسوس في الاعمدة تقريبا اكثر من 4 اعمدة نفس الشكل
وقال لهم الاستشاري ان الاعمدة لزوم تتكسر.
ما ادري هالموضوع هذا عادي او وارد يحصل في المقاولات او لا؟

لان حاليا خايف احصل بعد نفس الغلط هذا يتكرر
وطلع بعد في مشروع اخر تعشيش وقالهم الاستشاري يسون نفس المادة والكميكل على الاعمدة بعد.
ياليت تفيدوني

---

الإستشاري محق دام إنهم 4 أعمدة صج بيسوون شغلة للمقاول لكن بيتأدب .. توني انتبه للعدد .. أيد الاستشاري وخل المقاول يصلح شغله
