إذا ارتفاع الشخص حول متر ونص يبين لي ارتفاع العمود بين 4.5 و 5 متر وأشوف الاستشاري ضابط العمليةاقتباس:
المشاركة الأصلية كتبت بواسطة لطيف الروح
إذا ارتفاع الشخص حول متر ونص يبين لي ارتفاع العمود بين 4.5 و 5 متر وأشوف الاستشاري ضابط العمليةاقتباس:
المشاركة الأصلية كتبت بواسطة لطيف الروح
هذا شيء أساسي بس الصب ممكن يبدون فيه قبل المغرب لأنه يمتد ساعات وأوقات يخلص في منتصف الليل أو بعد المنتصف .. وزين بعد الصب تتغطى بنايلون وثاني يوم ينفتح وتنرش ماي لو ممكن مع الفجر وترجع تتغطى بنايلون .. النايلون أفضل من الخيش ويحافظ على الرطوبة ترجع للخرسانة أما الخيش يشفط الرطوبة ويبخرها بسرعة .. ويمكن الصب في هذي الأوقات صعب لو درجة الحرارة فوق 35 وهي فوقها أكيد .. انا افضل فترة صب الخرسانات من آخر شهر 9 لين بدايات أو ممكن نتجاوز لنهاية 6 .. هالأيام في الليل الجو حلواقتباس:
المشاركة الأصلية كتبت بواسطة سعود.
المقاول كان زين قبل وزين صلح اللي أخطأ فيه وطول ما الاستشاري متابع صح والمالك أتوقع بيسوي شغله صح .. ثرى التعشيش مب كارثة وكثير يصير عندهم ولا يدرون به لأن الاستشاري راقد والمقاول من يفك الخشب يبدأ يرقعه ببلاستر بسرعة وينضبط ما يبين بس تكون منطقة ضعيفة .. عاد اللي يلاحظ يلاحظ العمود كأنه فخذ بقرة ملونة لونين فيه بقع داكنة هذي معناها المقاول لعب لعبتهاقتباس:
المشاركة الأصلية كتبت بواسطة سالم الزهران
فك الخشب المفروض في وجود المالك والاستشاري
أحد الإخوان سئلني عن شركة تسوي بنلات فلين لصب الخرسانة وهذي متعددة وحطيت لها بعض الفيديوهات .. هذي تختلف تنعمل من الفوم وينرش فوقه طبقة خرسانة وموجودة في قطر وتصنع في قطر اللي يحب يتواصل معاهم .. الفوم يكون محمي وبنفس الوقت متصل وما فيه فراغ تمر منه الحرارة بس اتوقع السعر بيكون غالي
https://i.imgur.com/XxKJran.jpg
شوفوا الفيديو في الرابط
هذي قبة لأحد الإخوان عجبتني بس عيبها ما فيها أجزاء شفافة تبين السماء من خلالها .. ما ادري لو يخلي جزئين بنقشة وجزئين شفافين شلون تطلع؟
https://i.imgur.com/xh9hnhk.jpg
استئذنت صاحب الصور في نشرها قال لي الصور موجودة في الانستغرام والشركة اسمها موزاييك للزجاج الفني وأسعارها معقولة ومواصفاتها ممتازة
https://i.imgur.com/x4imEuX.jpg
الله يهني راعي البيت
في رأيي كان المفروض قبل تركيب القبة تشطيب الحافة الدائرية الخرسانية ما ادري ممكن بيسويها ببنلات جبس تتركب مع الكورنيش .. بعد ضروري يمد العازل الخشن فوق طرف حافتها الخارجي لتحت الفريم ويركب الفريم عليه حتى يمسك عدل ولا يكون فيه مجال لتسريب أي رطوبة
https://i.imgur.com/e1HSVV5.jpg
هذي من فوق وباشخبط عليها بوضح وين يجي العازل الخشن المفروض
https://i.imgur.com/ALoI4aM.jpg
هذا قصدي وموضح وين يكون العازل بخط بدون تعليق
https://i.imgur.com/ZGghMFT.jpg
ممكن يكون عامله وحاط عليه بلاستر
القطعة اللي في الوسط فوق المفروض تكون نحاسية ويتوصل بها كيبل بسمك مناسب حتى ينقل أي شرارة برق كهربية للأرض .. تندفن نهايته في الحديقة وتكون رطبة حتى تصرف الشحنة في الارض
https://i.imgur.com/6K6Xwiq.jpg
جميلة ويمكن يبي لها ثرية حلقات كبيرة ال اي دي خفيفة وتنور زين مع انارة مخفية متلونة
https://i.imgur.com/w12Ifrn.jpg
هو عنده عقدين من الشركة لقبة بعرض 5 متر قطرها .. واحد 65000 بزجاج معشق شبيهة لهذي ومن ثلاث طبقات للزجاج وفي الوسط المعشق لحمايته .. والعقد الثاني ب 38000 لزجاج عاكس ومن طبقتين مكتوب ضد الكسر بس أتوقع أما ملدن بقطعة بلاستيك في الوسط أو معالج حرارياً لو انكسر يطيح كرات ما تجرح والأول أفضل في رأيي وهذا بتكون ميزته يشوف تغييرات الجو برا غيم أو شمس وحتى نور القمر في الليل

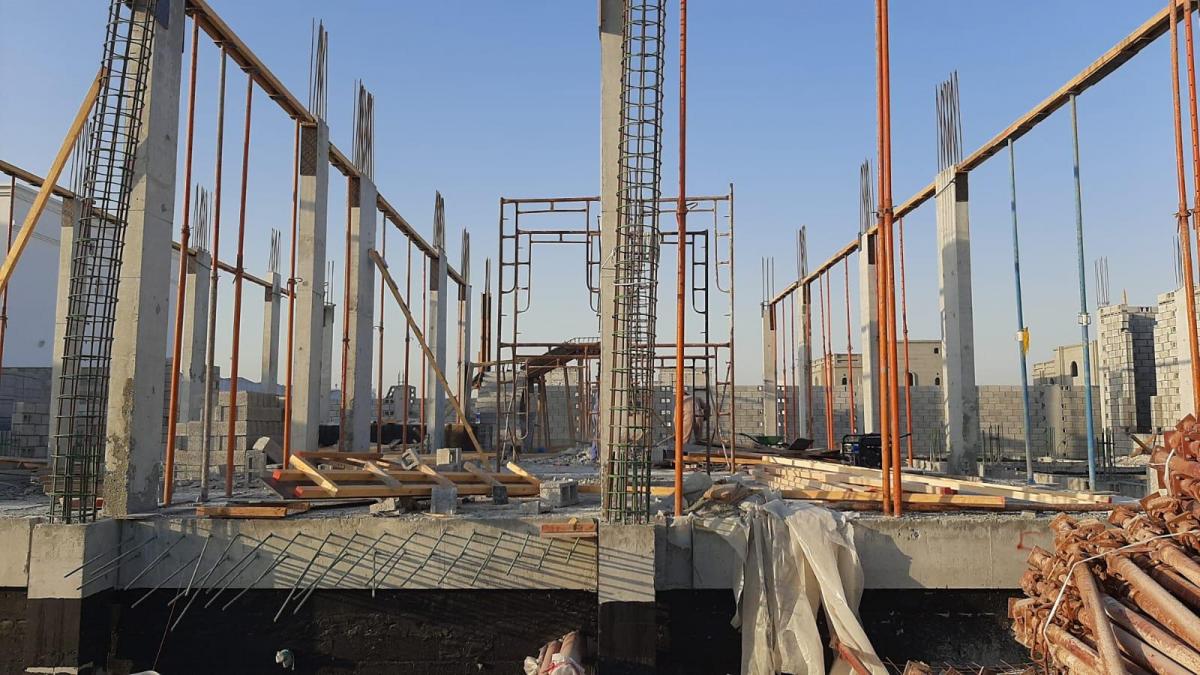

انا اقصد ارتفاع العمود الخرساني الذي تم تكسيرة لانه يبين من الصورة ان العمود الخرساني لم يتم صبه بالخرسانه على مراحل حسب الكود و خاصة بهذا الارتفاع الشاهق و هاذي مشكلة كبيرة تتسبب في مشاكل انشائية و سوف تتكررالمشكلة اذا تم صب باقي الاعمدة بهذه الطريقةاقتباس:
المشاركة الأصلية كتبت بواسطة معماري قطري
حياكم الله وشكرا ع ملاحظاتكم الي مانستغنى عنها
الطول عندي ارتفاع في الطابق الارضي 4.95

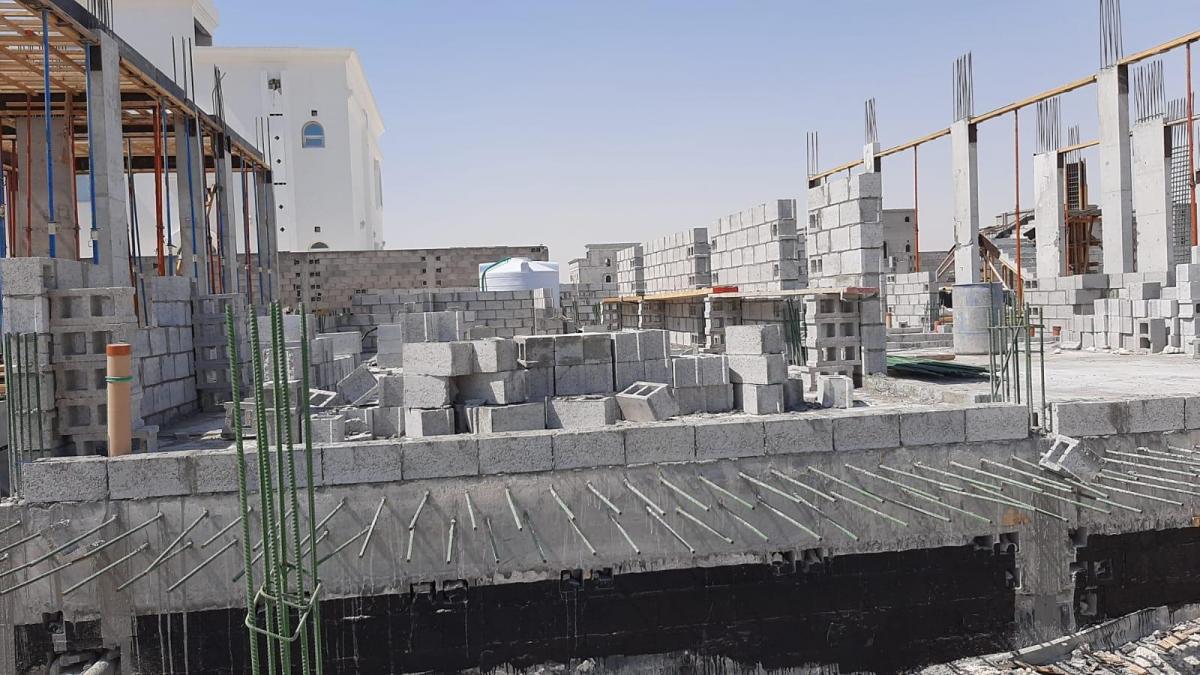

ملف مرفق 103256
للعلم اثناء الصب الاعمدة بعض الاعمدة ماصار فيها شي وطلع تقريبا 4 اعمدة فيها تعشيش وتسوس يعني المشكلة اتوقع مش من الخرسانة في طريقة العمال اثناء صبهم الخرسانة واستخدام الهزاز مثل ماذكر اخوي المعماري ما دخل الهزاز الى اخر شي وترى بعد الحدايد الاعمدة بعد تصعب الامر في دخول الهزاز ودخول الصبة الخرسانية اذا الاعمدة طويلة.
هذي باسئل فيها مهندس مدني مشرف ومتعمق في هذي التفاصيل .. أتوقع لو الارتفاع كبير لازم يحطون جسر وسطي ويوقفون عنده وبعدين يكملون صب .. وكله حسب التفاصيل الانشائية وصحيح كلما كان الارتفاع كبير مشكلة صب العمود وضعفه والعناية بصبه كبيرة .. بس بعد ما ننسى الصب بنفس الوقت يعطي تجانس في الخلطة الخرسانية وما يخلي جزء يابس ومفصول يجي جزء جديد عليه كأنه مقطوع من هشكل ضروري صب السقف دفعة وحدة بدون توقفاقتباس:
المشاركة الأصلية كتبت بواسطة لطيف الروح
خلني اشوف مستشاري الانشائي انا مب متعمق في الانشائي ولو فيه شيء حسب الكود أكيد بيفيدني وبافيدكم
الله يوفقك أُمورك طيبة بإذن الله وبمتابعة الاستشاري واهتمامك وعرضك الصور والسؤال .. أكيد الحلول الانشائية للإرتفاع كثيرة منها تقوية الطابوق بشبك حديدي بين كل صف وعمل جسر خرساني ممكن يسوونه فوق مستوى الدرايش يخدم يكون عتبة علوية للدريشة ( جسر ) وهذا ينعمل فوق الطابوق عادياقتباس:
المشاركة الأصلية كتبت بواسطة ALJokar
بإذن الله لو بديت ابني باحط التفاصيل كلها والصور وبتكون ذكرى وفايدة للجميع
كلمت المهندس قال يستحسن يصب على دفعتين أضمن وأسهل وكذلك لو البعد بين عمود وعمود كبير ضروري شبكهم بجسر يدعم العمدان وكذلك الحائط .. وأكيد كله يعتمد على التفاصيل الانشائية
وبإذن الله بنشوف مشاركات منه حاولت ادخله وطلبت يختار اسم مستعار ويرسل لي ايميل خاص به وأكيد بيكون إضافة جيدة للمنتدى
يا صاحب الموضوع بعد الاطلاع على صور خرسانة الاعمدة وحسب تاكيدك ان العمدان تم صبها على مرحلة واحدة و بهذا الارتفاع الكبير نصيحة لوجه الله
اعمل اختبار لفحص قوة و مكونات و نسبة المواد التي تم استخدامها بخلطة خرسانة الاعمدة
و يمكن عمل ذلك باختيار عدد 3 اعمدة على الاقل ويتم ترقيمها 1,2,3 و تكون متفرقة عن بعض
و يتم اخذ عينة من كل عمود بحيث نبداء بالعمود الاول من اعلى العمود و الثاني من وسط العمود و الثالث من اسفل العمود
بعد الحصول على النتائج يمكن بعد ذلك اتخاذ القرار الهندسي الصحيح اما ابقاء الاعمدة او تكسيرها و اعادة صبها حسب المواصفات الهندسية
وجهة نظر اتفق معها خصوصاً عندنا أربع أعمدة فيها خلل كبير وواضح والكور تست ما ياخذ مساحة كبيرة بس ضروري يتفادون الحديد وأظن المختبرات عندهم العدة اللازمة لأخذ العينة من بين الحديد وبعدين لو طلعت ناجحة نقدر نسد مكان العينة بمواد اسمنتية قوية
بعد لو ممكن تضيف بقية التفاصيل الانشائية ممكن نحصل اختلاف بين التصميم والتنفيذ
أخذ العينات يكون من أعمدة مشكوك فيها أكثر
إختبار نظري وسريع بيكون محاولة عمل ثقب بعرض العمود بدريل ونلاحظ كيفية وسهولة الثقب .. أوقات ممكن عمود ما يبين فيه تعشيش ويبين جيد ووقت الثقب نحصل الدريل يتحرك في فجوة وفراغ داخل العمود .. هذي المشكلة مب معناها نهاية المطاف بس معناها الهيكل الانشائي بيكون ضعيف واحتمال التحميل على الطابوق وارد ونشوف بعدين شلوخ في الطابوق مهما سوينا .. ببساطة يستوي ما يسمى بال Creep وهو تقزم الأعمدة وانكماشها حتى لو مليمترات ويؤثر على الطابوق يبقى الطابوق في مواجهة الوزن بروحه
صعب الحكم من خلال الصور وأكيد الاستشاري قايم بواجبه
تبين لي الأعمدة نظيفة ومرتبة وواضح إن التصميم فيه مبالغات انشائية يعني الأعمدة كبار وبعضهم قريبين من بعض ولا احس عندك مشكلة الله يوفقك اسحب رايي السابق بخصوص ضرورة الفحص وتكسير الأعمدة المعششة كان حل مناسب لها وهذي تبين جيدة ولا تهتم
العزل الاسمنتي
هذا أحد الاخوان تواصل معاي بخصوص عزل أحواض للمطايا واقترحت هذا النوع اوفر وأسهل
المواد من مابي mapie ماركة ايطالية ومنها لاصق البلاط والقراوت وموقعهم قرب دي اتش ال طريق سلوى وما قصر صور لي واجهة المحل وهذا زين حتى ينحط فوق سكريد العازل للبيوت يعطي عزل اضافي
https://i.imgur.com/TWH1MhK.jpg
https://i.imgur.com/u4vfa5I.jpg
https://i.imgur.com/vu4eT9p.jpg
نشرت هذي المعلومات على الوتس اب وتفاعلوا معاي كثيرين .. واحد ماخذ مواد شبيهة من محل اسمه سان ماركو قرب لأنصار ستي ويقول سقف بيته تضرر وسرب من المطر وعزله بنوع من الصبغ ونفعت الطريقة .. وواحد ذكر لي إن عند المناعي وانا أذكر كذلك ماركة سيكا ولهم معمل في قطر
إخونا جزاه الله خير كان همه عزل أحواض سقي الإبل لأنها تسرب ماي
كلف الشغل مواد 1080 وشغل يد 3800 والله يعوضه ولتقريباً مساحة 20 متر مربع
هذا فيديو لعملية الخلط
https://youtu.be/DbyioEFd4mc
وهذي المواد الثانية من شركة المناعي
https://i.imgur.com/jKxUDvK.jpg
https://i.imgur.com/B62xBUW.jpg
https://i.imgur.com/HRK7o15.jpg
https://i.imgur.com/KyrqaF7.jpg
https://i.imgur.com/TN6zeW5.jpg
https://i.imgur.com/Gd6NZNn.jpg
https://i.imgur.com/UIlLA9n.jpg
وهذا شغل العازل الفيديو الثاني
https://www.youtube.com/watch?v=sp-sKHshqxg
أحد الإخوان ارسل لي استفسار على الخاص وحبيت انقله هنا لفائدة الجميع
عليكم السلام ورحمة الله وبركاتهاقتباس:
السلام عليكم و رحمة الله
في البداية أحب اشكرك كثيرا على المحتوى اللي تقدمه و التعليقات اللي تكتبها و اللي بعضها يعود لأكثر من عشر سنوات ، نستفيد منها في خبرتك في البناء و تساعدنا في اتخاذ القرارات المناسبة ، الله يجعلها في موازين حسناتك
أنا ناوي أبتدي أعمال بناء قبو على ارض مساحتها 450 متر مربع في معيذر الجنوبي بمبلغ مالي بسيط متوفر عندي و بعدها راح اوقف البناء لين تتوفر عندي سيولة. عندي كم سؤال اذا ممكن تساعدني فيهم و ممكن ننقل بعدين زبدة الاجابات في المنتدى عشان يستفيد الجميع مثل ما استفدت انا من ردودك و اعذرني على الاطالة.
- مشكلة المياه السطحية الضحلة كنت اشوف مواضيع عنها في المنتدى و الجرايد قبل سنوات ، في الاونة الاخيرة خفت هالمواضيع ، هل لهذا علاقة بمشروع البنية التحتية اللي نفذته أشغال مؤخرا؟ انا شفتهم حفرو قدام الارض لشبكة المجاري الله يعزك و شبكة تصريف الامطار.
- بالنسبة لاختبار التربة. بعض الاشخاص قالولي تسويه بعد ما تعرف اماكن القواعد عشان الاختبار يتم على 3 اماكن في الارض ، و في العادة هذه الاماكن تكون اماكن القواعد. الطرف الثاني يقولي شلون تبدا تصميم و انت ما تعرف طبيعة الارض و ارتفاع المياه و ينصحني اسوي الاختبار اول ، و في النوع الثالث يقولي الارض في معيذر الجنوبي صخرية و ما فيها مفاجآت خصوصا ان كل الاراضي اللي حولك مبنية (كلها مبنية ارضي + 2 بدون قبو) ، توكل على الله بدون اختبار الا اذا انت موسوس حدك. أبي عرف رايك حسب خبرتك.
- بالنسبة لحوائط القبو ، انا شفت الفيديو اللي حطيته عن الطريقة الاوروبية في زرع انابيب تصريف على الجهة الخارجية من الحائط و فوقها قماش ثم اقريقيت مع ميلان الى حفرة تصريف. بعض الاخوان قالولي انه هذا شي مبالغ فيه خصوصا ان عندكم شبكة مياه امطار حاليا. بالنسبة لي اشوفه حل غير مكلف و ان ما فادني ما يضرني.
رديت عليك في كتابتي تحت وصحيح إن ما فادك ما ضرك هو احتياط
- بالنسبه لحوائط القبو ، في حال كان الحائط ملاصق لأرض الجار ، ماهي طريقة عزل الجزء الخارجي من الجدار الاستنادي؟ صعب العامل يدخل في ذيك المنطقة للعزل.
إستشاري ذكر لي عن مواد متطورة Rigid Boards وصراحة أول مرة أعرف عنها قال تعيش بعمر المبنى وعزلها مضمون ولازم تنحط المواد العازلة قبل لتنصب الحوائط هذي وأوقات يعملون جزء طابوق بعده الحايط الخرساني .. شغلة انشائية الاستشاري المختص المفروض يحط حلول لها لا تشغل بالك بها
- بالنسبة للجدار الداخلي للقبو ، احد قالي ما يحتاج تعزلها و العزل الخارجي طبقتين 4 ملم يكفي خصوصا مع وجود شبكة تصريف مياه امطار حول ارضك ، واحد ثاني يقولي سولك عزل اسمنتي من داخل و يعطونك عليه ضمان لو صار اي شي تقدر ترقعه من داخل بسهولة بس مشكلته مكلف.
من داخل صحيح ما فيه داعي للعزل الا في الأكاكن الرطبة منهول مثلاً إضطريت تسويه داخلي أو حمام أو مطبخ
- النية اسوي المسبح مفتوح (open to sky) خارج القبو ، لكن قالولي انه ممكن تحتاج تنزل/تحفر حول 5-7متر (-2 متر من مستوى الارض لأرضية القبو و -2 متر عمق المسبح و - 1 الى 1.5 تقريبا متر تاسيس للمسبح). و عند الوصول لهالمستوى احتمال كبير جدا يكون فيه مياه جوفية. أبي شورك. المسبح محتاجه لأنه العجوز ما تقدر تمشي و نصحونا بالسباحه لها.
الله يشفي عجوزك ووالدتي نفس الحال مع اني مسوي مسبح وقلت لها كم مرة بس ما تبغي
يا اخوي من وين جايبين هالارقام حد سوى تصميم لحوض السباحة؟
لتزيد العمق عن 1.3 متر بالكثير 1.2 صافي كافي وسواء سويته تحت الارض حتى يكون في مستوى الارضية النازلة للبيسمنت أو سويته مرتفع شوي جزء تحت وجزء فوق أو سويته بالكامل فوق تركب له كم عتبة .. بس في حالة عندك كبير سن وصعب يمشي تسوي الدرجات في جهة وبكامل العرض أحسن وتسويه تحت الارض يتحتاج تحفر متر ونص بالكثير من مستوى - 3 متر لو بتنزل بالبيسمنت 3 متر .. ولو تحب تسوي بيسمنت اقتصادي خل أرضية الدور الارضي مرتفعة 60 سم بالكثير حتى تكون مريحة للدخول والخروج اليومي ولو تحب 45 سم ممكن يبقى عندك صافي تحت ارضية الدور الارضي خل نقول 25 - 20 سم حسب سمك الارضية وتحت بتنزل 2.6 متر بتحتاج تحفر بحدود 3 متر ويستوي عندك ارتفاع البيسمنت صافي قريب 2.8 الى 3 متر .. حفرة المسبح بتستوي حول 4.5 متر ولا تهتم وقت التصميم بيترتب هالشيء
و الله يجزاك خير على المادة اللي تقدمها سواء في البناء او الاسهم و ينفع بك البلاد و العباد
بس بالنسبة للأسهم ، بلدنا مقلبنا صراحه ههههههه كنا مستكثرين فيه ريال و ووصل 1.7
معاك من المتقلبين مع إني طويل الصبر بس هالمرة رضيت بقليل الربح ونشوف آخرتها مع استثمار انا خلاص يبست راسي ولا للبيع الا بربح مجزي 50% وفوق بإذن الله
قواك الله
صحيح أسئلتك مهمة ولو حاطها في أي موضوع من المواضيع العامة كانت بتفيد الجميع وأكيد باتفاعل أكثر معاها وصدقني تفاعلي اجتهاد مبني على دراسة وخبرة والحمد لله وإن أصبت فتوفيق من الله
ولد خالي بنى في معيذر 4 أو 6 بيوت تجارية بالضبط على الشارع قبل نادي معيذر بشوي واستشارني يعمل بيسمنت ونصحته يسوي لأن أرضه صخرية وعلى حزم ولا تخيلت فيه داعي لإحتياطات للمياه الجوفية وبنى حتى بدون اختبار وبعد ما انسكنت صار تسريب مياه من تحت قوي خرب البيسمنت واضطر يحفر وسوى معالجة ما ادري شسوى بس يقول اموره انضبطت
البيسمنت أفضل شيء تسوي له تصريف مياه جوفية حتى لو احتياط حتى لو ما شفت مياه والا الاختبارات ما تبين وجود مياه لأن منسوب المياه الجوفية يتغير بين موسم وموسم ومن وقت لوقت
كم بيكلفك عمل منهول طابوقي مهزول تحت الأرض وخله بحدود اللي تسمح لك المساحة لو عندك ارتداد جانبي مترين مثلاً سوه حوش نازل مع أرضية البيسمنت وسو المنهول فيه بعرض مترين وطول مناسب مترين يكفي وعمق أكثر من عمق البيسمنت اللي تقدر عليه لو 3 أو 2.5 بيكون زين ويجمع مياه كفاية .. هذا فيه مضخة غاطسة ممكن تحصلها بحدود 2000 الى 3000 حسب النوع والقوة .. والبايبات المخرمة اللي تجمع المياه من تحت البيسمنت ومن الجوانب ولا تكلف شيء وشارح كثير عن الطريقة وموضح بصور وفيديوهات في مواضيع كثيرة
شوف استشاري ما يبالغ في الخرسانات ويكون فاهم شتبي قول له ابي تصريف للمياه الجوفية وابيه كذا وكذا لو ما فهم شوف غيره
بالنسبة لمشروع أشغال الله أعلم به وتقدر تمرهم قسم الصرف الصحي وتسأل بس نصيحة الفرنش درينيج سوه حتى لو تشبكه بنظام صرفهم لو يسمحون أو تضطر تمدد بايب تحت أرضية الحوش يودي الماي برا وهم يتصرفون فيه بعدين بدناكر والا يغرق الشارع المهم تبعده عن بيتك .. نظام الفرنش درينيج أي مياه ملاصقة للجدار السفلي أو للبيسمنت يخليها تنزل بدون ما تلتصق لعدم وجود التربة وما تبقى جنب الحائط تنزل تحت ويصيدها البايب يصرفها بسلوب جهة المنهول
بالنسبة لإختبار التربة حق بيت ما اشوفه ضروري لكن لمعرفة مستوى المياه الجوفية نحفر حفر تسمى حفر اختبارية .. عمال عاديين يحفرون حفرتين بشكل قطري من زاوية لزاوية شوي جهة الداخل وتكون بعمق أكبر من عمق البيسمنت .. مثلاً لو بنحفر 3 متر للبيسمنت نحفر شوي أغزر بنص متر أو متر لو ممكن .. حتى لو وصلنا لتربة صخرية قوية نعرف ونقدر قوة تحملها لضغط الاساسات .. ودوم الاستشاريين اذا التربة تتحمل 10 كيلونيوتن في المتر المربع يعتبرونها 5 ويقللون كثير من قوة تحملها وبنفس الوقت يبالغون في حسابات الوزن المفترض للمبنى لذلك نحصل الاساسات ضخمة ولو سوينا ربعها ما صار شيء وفي دول كثيرة يسوون اقل .. الجاذبية نفس الجاذبية هنا وهناك والوزن نفس الوزن
هذي الحفر الإختبارية Trial Pits تعطينا تقدير لطبيعة الأرض وعدم وجود مياه جوفية .. وإحتمال كبير لو تركناها شهر نلقى تجمع مياه تنبع من الأرض وممكن نعيد حساباتنا عن عمل بيسمنت أو تكون المياه قليلة قابلة للسحب بسهولة ونقدر نواصل ونحفر بقية الأرض .. ولو الاستشاري شاطر يطلع عليها ويقدر قوة انضغاط الارض ويسوي حسابات الأساسات عليها .. كذلك تفيدنا مقاول الحفر يطلع على طبقات التربة ويسعر تسعير مناسب للحفر
وهذا أول اجراء انا باسويه حق أرض بيتي قبل لا ابدأ في اجراءات التصميم للأساسات
جدران البيسمنت في دول كثيرة كثيرة الأمطار وبعضها أرضها طينية وضعيفة تنعمل من طابوق معبأ خرسانة مع قطعة حديد في بعض التجويفات بحدود كل 80 سم قطعة .. من الخارج العزل مهم وكذلك تصريف المياه وكذلك حماية العازل .. إحنا نبالغ بخرسانة وحديد بكميات خيالية فطبيعي تزيد تكلفة بناء البيسمنت عن ضعفين اي دور عادي .. حتى ارضية البيسمنت لو عملنا تصريف تحتها وحطينا حشوة كنكري حول التصريف الماي مستحيل يوصل قاع الارضية وممكن نسوي الارضية خفيفة وبخرسانات أقل .. ينضمن كذلك عدم وجود ضغط للمياه تحت أرضية البيسمنت بسبب أي مياه تحاول ترتفع تسحبها البايبات المخرمة وتصبها في المنهول اللي ينقل الماي بمضخة للخارج
إحدى الأخوات تشتغل على تصميم بيتها وصراحة محرج اطلبها احط التصميم كامل وتابعت من البداية مع الاستشاري .. وكان مقترحي من البداية واضح لتوزيع دورات المياه .. هي طلبت درايش طوال يوصلون للأرض من الاستشاري وبنفس الوقت خصوصية وقلت رأيي هذا مستحيل .. والمشكلة الاستشاري ما يتعب شوي في التوضيح ويسوي اللي يقوله المالك .. أمس تواصلت معاي بأن توزيع الحمام مب عاجبها .. طبعاً الاستشاري مسوي الدرايش طوال ومتفاديهم موزع القطع بطريقة مب حلوة وكله حيز مفتوح
اقترحت هذا التوزيع والدرايش نسوي الجزء السفلي شكل وجدامه حائط خصوصاً عندها حائط خارجي معزول 35 سم وهذا شيء سهل وممكن
https://i.imgur.com/l1Ftqwe.png
الجزء اليمين مقابل شرق أو غرب نسيت وتطل عليه الشمس وضروري نسوي دريشة هناك أو طوب زجاجي .. السكشن الجزئي اليمين يوضح كيف نقدر نسوي دريشة طولية تبين في الواجهة وخلف الجزء التحتي الثابت منها عازل حراري وبعدين جدار الطابوق 20 سم وفيه حتى نقدر نسوي تجويف للصابون والشامبو
بعدين اشكالية الدرايش الطوال بتبين وقت تمديد بايبات المياه نحتاج جدار نمدد فيه
القصد من كلامي الأخير هو دوم فيه بدائل معقولة ونقدر نمسك العصا من النص وأوقات ضروري نتنازل شوي عن شيء حابينه وحبيت انقل الصورة للجميع وباشوف فرصة لو أقدر انقل التصميم كامل
صديق كان مسوي تصميم معقد .. خيالي شوي عليه والله يهنيه .. تصميمه كلف وايد ومن كم استشاري مع انترير وانقطع عني فترة حول 4 سنين
تصميمه على سفح تل ومتدرج البيسمنت مفتوح على حوش نازل وبداية البيسمنت نزول للسيارات تدخل تحت البيت نص البيسمنت للسيارات والنص الباقي مسكون .. دخل في مشاكل مع الكهربة ومع التكييف ومع الحمل اللي معطينه وأكيد للاستشاري دخل كبير وبعد لقوانين الدولة .. للحين ما خلص وأمس كلمته وطلع مسوي مشروع جديد تجاري هالمرة أرسل لي بعض الصور والفيديوهات باستئذنه للنشر .. مشروعه مميز والله يوفقه مخسر عليه وايد وبيجي وقت ذكره يكفي إنه قطري ويستاهل الدعم والدعاية
مقصر في هذا الموضوع ويمكن مقل من الشغل على التصميم وأشياء قليلة عندي ما اكتملت أو متبلورة بس تحتاج تنفيذ رسم
آمر على تصميم بيتي تقريباً ما فيه شيء جديد من الأعضاء ودوم عندي تعديلات بسيطة وأحاول اخلي التصميم متكامل حتى ما يلخبط الاستشاري ويفهم شيء خطأ
رجعت اشتغل على الواجهة الداخلية بما يتناسب مع التعديلات البسيطة اللي سويتها
https://i.imgur.com/hyjoZa3.png
وهذي صورة جزئية للمدخل .. الباب مثل ما هو موضح بيكون في كسرة وفاتني اوضح باب غرفة الكهربة بدال القوس أو الدريشة المقوسة وبعدها باب المخزن الصغير والسقف هنا .. تركيزي مشتت شوي
حوض السباحة أشوفه وايد مرتفع باسويه نص تحت الأرض يعني محفور له شوي ونص فوق .. والخط الأحمر المتقطع المفروض حدود الجدار اللي يستر المكان وفيه أبواب تنفتح وقت محد داخل بس أفكر في نوع بارتشن قابل للازالة كامل والتركيب وقت الحاجة للخصوصية
الواجهة سويت فيها الدرايش اللي على جانبي السرير طوالية واصلة للأرضية حتى تعطي اطلالة كاملة على جهة الجنوب للشمس ولرؤية الحديقة .. بعدين مطلة على سكة خدمات وبعدها بيت اخوي
الطبيلة اليسرى بتكون كافية لعشر سيارات خمس وخمس وراهم بس ممكن الغي مكان سيارة وأحوله لمخزن لعدة السيارات
https://i.imgur.com/64fg8zs.png
هذا توضيح مقرب لدرايش الغرف اللي في الواجهة ومكان السرير وجنبه الكوميدينات وفوق واجهته كسرة بسيطة ديكورية ( روشنة )
https://i.imgur.com/Um3mOuW.png
أكيد الدريشة بتكون مفصولة لجزء علوي متحرك وسفلي ثابت
يمكن متابعتي للتصميم هنا تخليني أفكر بصوت عالي واركز شوي على النقاط الصغيرة وترابطها مع بعض .. عدلت شوي على طبيلة السيارات باضافة مخزن وبرغولا خشبية تزين مدخل الطبيلة المفتوح من فوق وتكون متصلة معاه .. وتكون فيها انارة نقطية سبوتات صغيرة موجهة لتحت ونفسها لسقف الطبيلة .. سقف الطبيلة بيكون حديدي عادي وفي آخره قناة ينزل فيها ماي المطر وينزل عن طريق بايبات للحديقة .. المخزن لعدة السيارات وعدة تنظيفها
https://i.imgur.com/MWDuE4f.png
وهذي الواجهة للطبيلة وتبين قطع تثبيت البرغولا .. الأطراف الخشبية بالبني بتكون مرتفعة شوي ما تخرب واجهة الطبيلة الخرسانية .. إستخدمت نفس الزوايا القمرية ونفس قطع زاوية الجدار ونفس الدخول تحت لعمق 2 سم وارتفاع 20 سم هذي بتكون فيها انارة شريطية مخفية
https://i.imgur.com/GDJho7x.png
وسط الطبيلة بصورة مقربة وتغيرت السيارة لمرسيدس اس قديم هذا اللي حصلته
https://i.imgur.com/hUswGCS.png
اللي يشوف السيارات والأشخاص وكثير أشياء تتكرر في الرسم وتفاصيلها وحدة .. هذي يسمونها Icons وهي تعتبر وحدات رسم معينة ويسمونها بلوكات نفس الطابوقة تعتبر قطعة رسم وحدة .. يسحبها الواحد ويحطها في أي تصميم يبي ويسوي لها سكيل حتى تكون قريبة للواقع .. مثلاً انا اخلي الرجال طوله متر و 80 سم والسيارة عرضها مترين والا اطلع عرضها بالضبط من النت وانقله بمقياس رسم لتكون بالضبط بمقياس واقعي
للي يحبون يتابعون ويتعلمون الاوتوكاد حتى حصلت مخططات جاهزة بس تنقصها تفاصيل وايد وبعضها مخططات غبية .. هذا رابط فيه كثير واستوت مواقع كثيرة بعضها تبيع وبعضها تعطي شوي مجاناً
https://dwgmodels.com/cad_library/
أي حد عنده سؤال والا يحب يتعلم انا حاضر .. العملية سهلة بس شوي مملة وتحتاج صبر وصراحة تعتبر تطوير ذاتي
استغربت من أحد الإخوان كان يتابع معاي تصميم بيته وبدأ يبنيه بنفسه .. ألحين ما شاء الله وصل لتصميم السور الخارجي وأرسل لي تصاميم مقترحة أقول رايي فيها .. طلع هو مشتغلها بطريقة احترافية وبتشكيل ثلاثي الأبعاد وبانارة
ما اشوف نفسي بالغت في التصميم والمواد غالبها رخيصة وبسيطة لتقليل التكلفة ولإعطاء طابع مغاير للتصاميم المعتادة .. وتهمني آرائكم أكيد اشوف المتابعة ما شاء الله متواصلة بدون تعليق
عدلت جزئية مظلة باب الحوش وضحتها حتى تتناسب مع الواجهة والتوزيع الأرضي .. باقي الرصيف جهة المباني لازم أوضحه ومفكر أسويه حجر يمكن الجزء الوحيد في البيت الرصيف وأحواض الزراعة بتكون حجرية وإحتمال لو حصلت حجر بازلتي يكون أحسن اللي يكون داكن اللون .. وبتكون فيه انارة نقطية صغيرة تنور على الأرضية وتكون إنارة هادئة وخافتة
https://i.imgur.com/gRiN0Ot.png
يهمني إني أمشي على خطة للبناء وتصميم قد ما اقدر ما اغير فيه شيء .. الدرايش الملونة فوق في مدخل البوابة احتمال شوي أرفعها بس وازنتها حتى تنشر نور متلون وتبين متوازنة مع اللي في قوس درايش المجلس .. وحطيت شوي منها فوق مدخل البيت
إرتفاع البوابة 5.44 متر والله يعين على التخطيط والاستشاري
الكسرة هذي مثل الطوق في أعلى البوابة 10 سم ارتفاعها وعمقها 5 سم بس مفكر ازيد الإرتفاع ل 15 سم .. بيكون فيها شريط انارة مخفي والنور بس يبين فيها .. نفس الطريقة للبيت ولما يشبه النعلة في الارض أو التقاء الحائط مع الأرض بس بتكون الانارة مخفية فوق وتنور على تحت
https://i.imgur.com/hX6K2ko.png
فكرة تصميم حديثة وغير مكلفة .. شريط الال اي دي 25 متر ب 180 ريال ويعمر وانارته بطاقة بسيطة جداً 3 وات .. أعتقد باكون وفقت بإذن الله بين المزج بين التصميم الحديث وبعض العناصر التراثية
مع رسم الواجهة الداخلية للبيت لاحظت إن حوض السباحة بارتفاع متر وعشرين سم فوق الأرض بيكون ما يبين للجالس .. قلت انزله 50 سم تحت الأرض ويكون بس مرتفع 70 سم أو 75 سم أدق وفي الأطراف بيكون 80 سم .. وضحت مكان الرصيف وبيكون مرتفع بحدود 10 سم وما بيكون رصيف بالمعنى المعروف بيكون عبارة عن أرضية حجرية مفكر تكون فاتحة شوي عن أرضية السيارات مكان السيارات حجر بازلتي رمادي ومكان الحديقة حجر جيري بيج مائل للأبيض
هذي الرسمة المعدلة يبينون السيارات في موقف الزوار ( كلهم زوار راهيين أما أهل البيت سيارات عادية )
https://i.imgur.com/DUuVMpx.png
بالنسبة لتصريف مياه الأمطار اقتنعت بطريقة تخزينه في تانكيين تحت أرض الحديقة بحيث يكون ميلان الطريق بسيط وجهة الوسط من الصوبين
هذا بيكون خط البيب في الجزء الأمامي والتانكي بيكون محفور له في الحديقة حتى ينزل الماي بفعل الجاذبية وبعدين لسقي الحديقة بمضخة .. وفي حال ارتفع الماي وملأ الخزان تماتيك المضخة تفضي منه وتصب في الحديقة اللي بتكون مستوى منخفض شوي وأخيراً لو حوض الزراعة انملأ ماي مثلاً أمطار كارثية يطلع الماي عن طريق بايبات في السور تفتح على السكة الخارجية والحكومة تتورط فيه
https://i.imgur.com/b4Of8LV.png
باحسب كمية المياه اللي ممكن تنزل حسب أقوى أمطار مسجلة في يوم واحد وباشوف خزانات تكفي لها
وهذا الجزء الثاني .. طبعاً الخط يسار البيت بتلتقي معاه الخطوط النازلة من السقف من تحت الارض وتمر المياه في البايبات باتجاه الخزان المدفون واللي على اليمين نفس الحال ولو شفت تانكي واحد كبير يكفي باسويه واحد وأعتقد يكفي لأن لو المياه عبأت التانكي تفضيه المضخة على الزراعة والزراعة مساحتها كبيرة تشيل مياه كفاية ولو تعبأ حوض الزراعة تطلع المياه عن طريق فتحة في الجدار للخارج عملية اوتوماتيكية ما يتدخل فيها حد .. شرايكم؟
https://i.imgur.com/Id13DpF.png
زدت ارتفاع الطبيلة ل 2.3 صافي وفي الوسط بتكون حول 2.5
https://i.imgur.com/RHOmkpu.png
من التفاصيل اللي اشتغلت عليها دورة المياه الرئيسية تبين هنا كما هي في السابق وناقشت وضعها وجنبها دورة مياه عادية لإحدى الغرف
https://i.imgur.com/re8Ds4S.png
الفكرة كانت قسم الحمام الكبير الى اثنين واحد صغير وواحد كبير شوي اليسار ممكن يكون 4 قطع واحتياطي لو اليمين مشغول أو متعطل أو بس للتغيير .. على طريقة بعض سويتات الفنادق وفكرة تعلمتها من صديق مطبقها في بيته
اللي على اليسار دريشته بتكون نازلة ومقابلة الباب بالضبط وتطل على الحديقة الداخلية وممكن تكون بستارة بلاستيكية أو خشبية أو محببة للخصوصية ( زجاج رملي ) .. اللي على اليمن استوعب جميع القطع ما عدا طاولة المكياج والطاولة قريبة وغرف الملابس قريبة .. طلع عندنا حيز بسيط لكبت وسط بين الحمامين لمواد التنظيف والفوط
https://i.imgur.com/OVbSwWg.png
